Borne d’arcade avec banc Lack et Mosjo

J’aimerais apporter ma contribution sur votre site suite à ma réalisation d’une borne de jeux (arcade et autre) avec un banc.
Suite à mon déménagement dans un appartement plus grand j’ai voulu racheter des meubles, ce qui m’a laissé de coté un banc TV Mosjo et une table basse Lack. J’ai eu en m’inspirant d’Internet l’idée de réaliser une borne de jeux, notamment pour mes neveux.

Matériel utilisé :
– Une table basse Lack
– Un meuble TV Mosjo
– Tasseaux de bois
– 2 planches de bois récupérées et coupées en 55*55*20 cm
-Colle à bois, vis à bois, perceuse, visseuse, scie sauteuse
-Un kit joystick+boutons acheté sur SmallCab

-Raspberry Pi 2 + Boitier + Alim 5V 2A USB
-2 manettes USB (pour les jeux N64 + PSX)
-Un écran VGA avec haut parleur intégré récupéré chez un ami

Etapes:

I) BANC : la transformation du meuble TV en banc consiste simplement à coudre de la mousse + sky fixée sur le banc avec du scratch, et y ajouter des petits panier pour la déco. (réalisé par ma mère, inspiré de ce hack.

II) La borne :

1. Choisir l’emplacement des boutons (ici 6 pour chaque joueur + 5 en façade) ainsi que les 2 Joysticks.

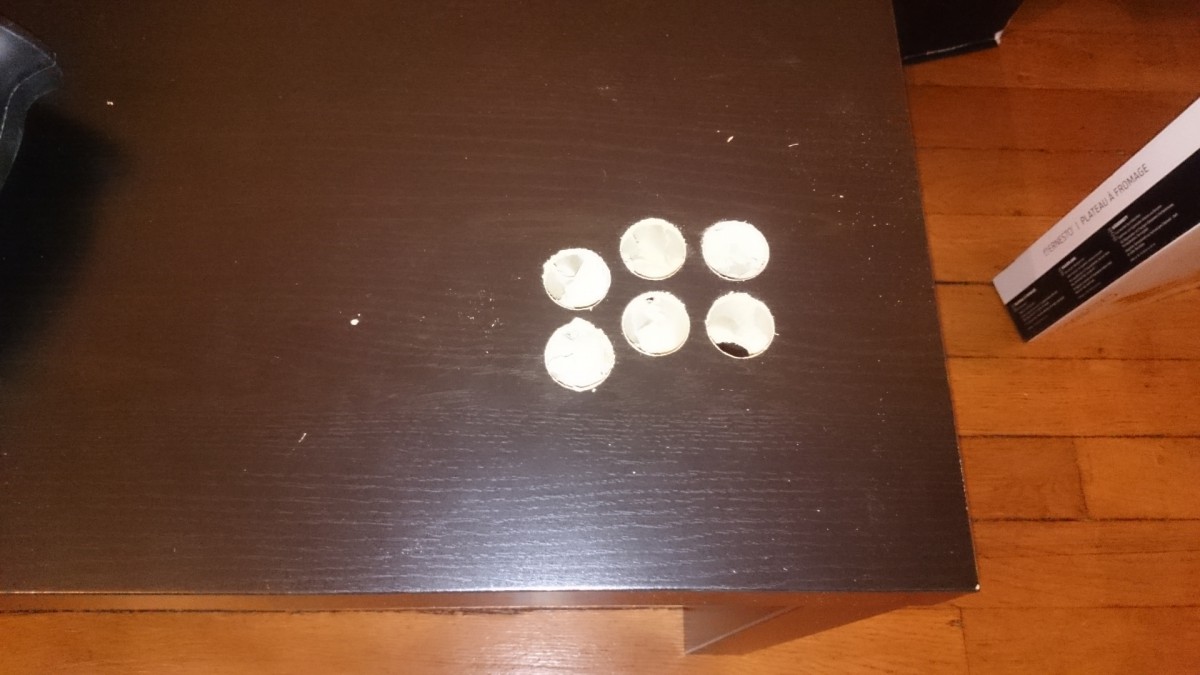

DSC_0001_8

2. Percer à l’aide d’une mèche de 28 spécial, et un trou à 12 pour le Joytick
DSC_0002_7
3.Retourner la table, faire un trou de 10 au centre

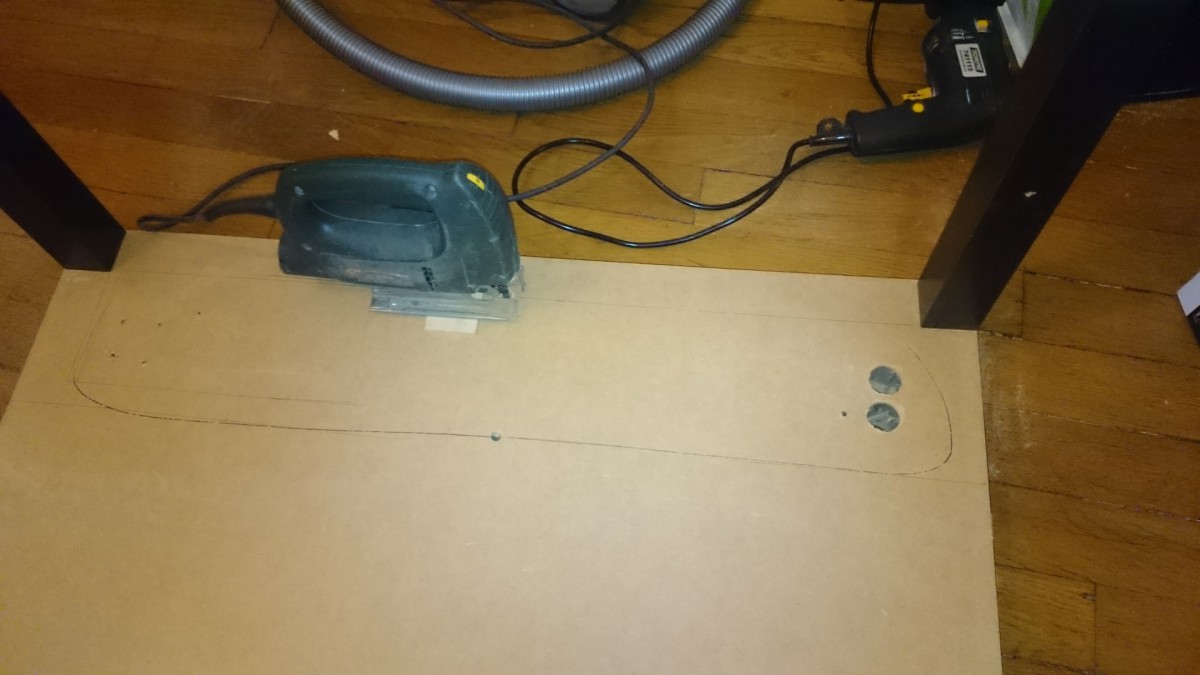

4. Avec une scie sauteuse, dégager une partie de la table comme sur la photo
DSC_0004_6
5. Enlever le carton en nid d’abeilles.
DSC_0005_7
6. Insérer le joystick et les boutons

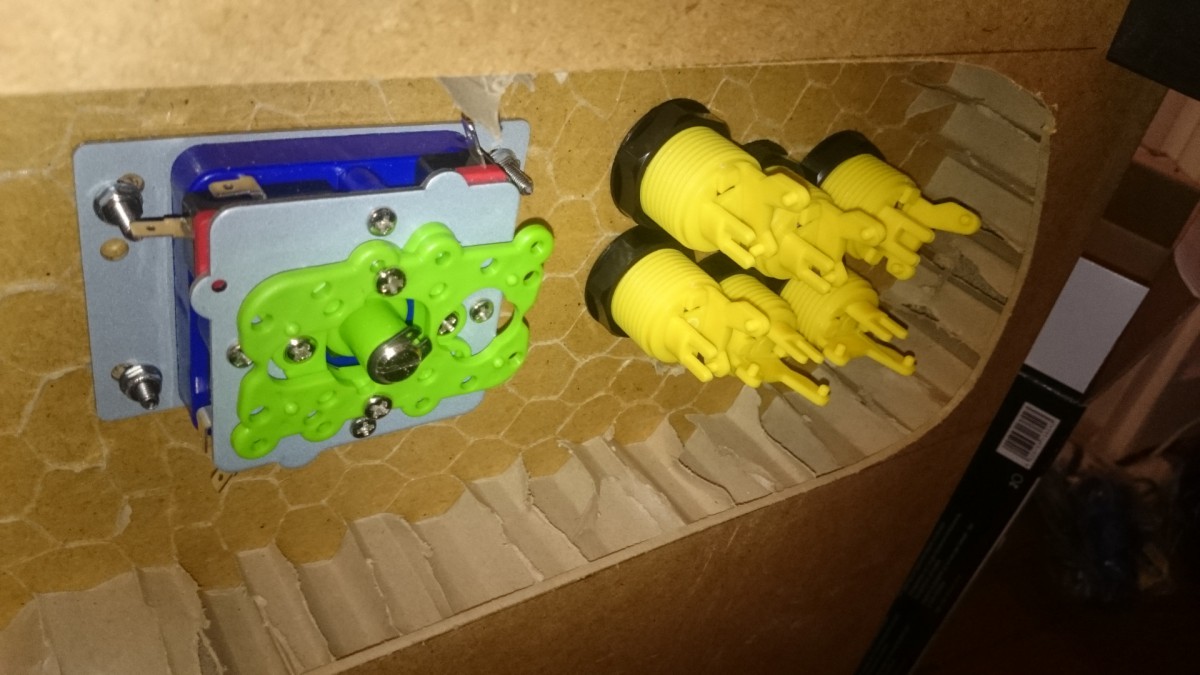

DSC_0008_7

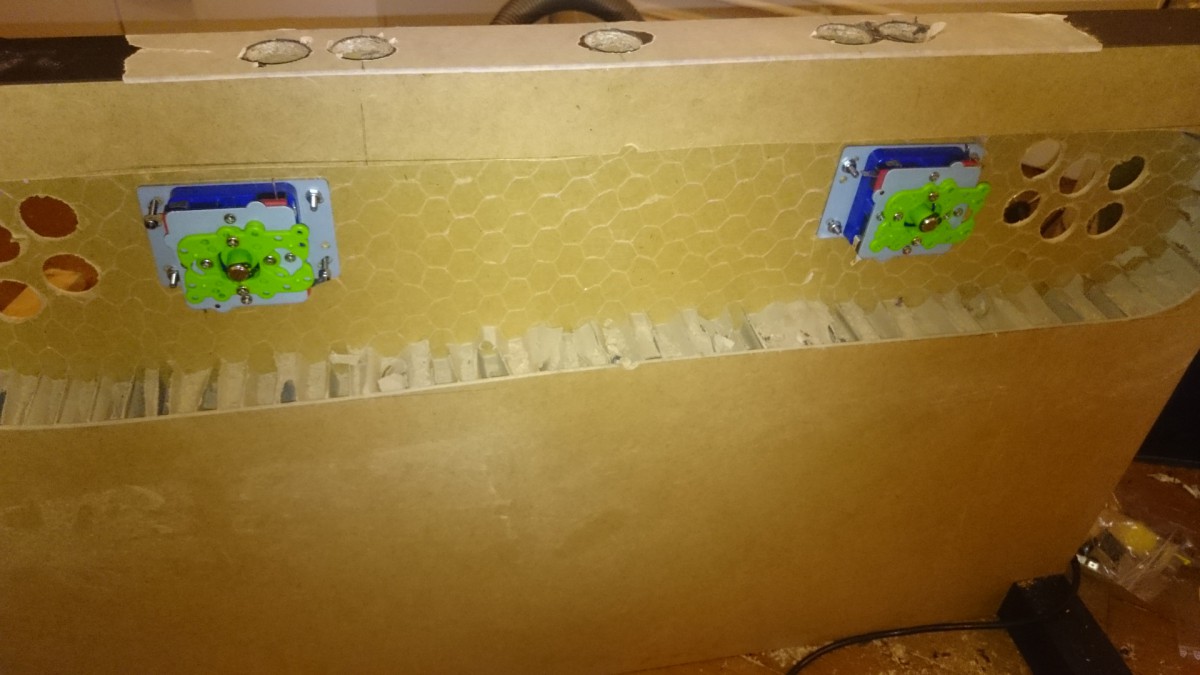

DSC_0007_7

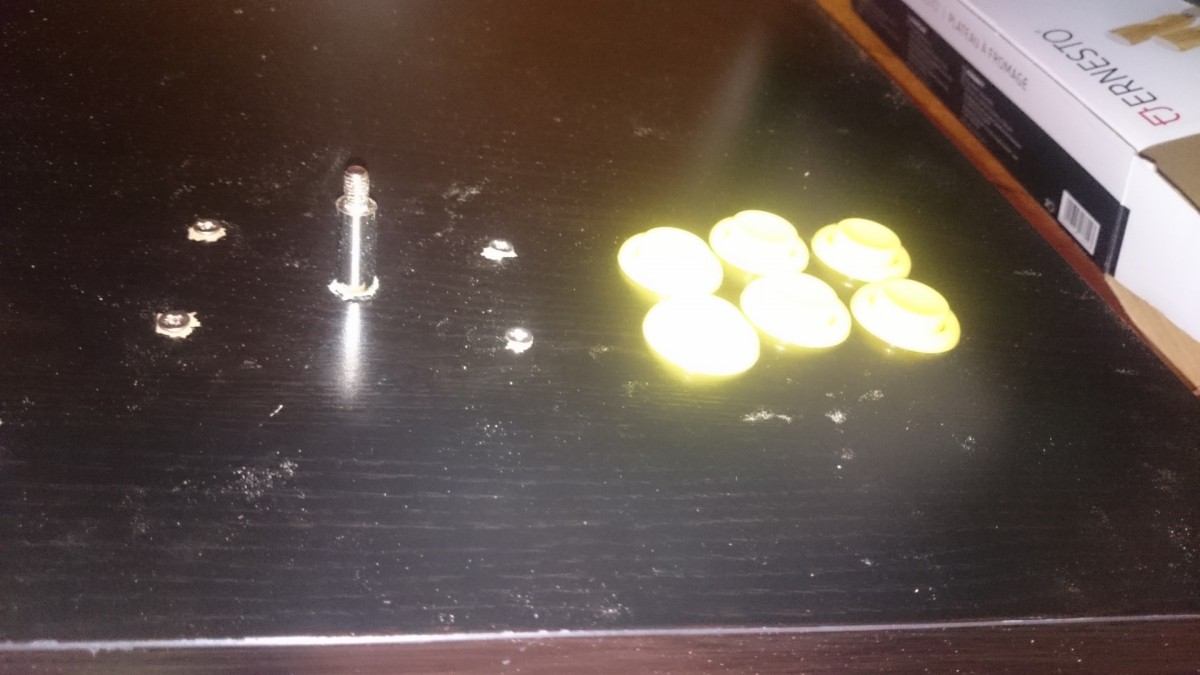

DSC_0009_6

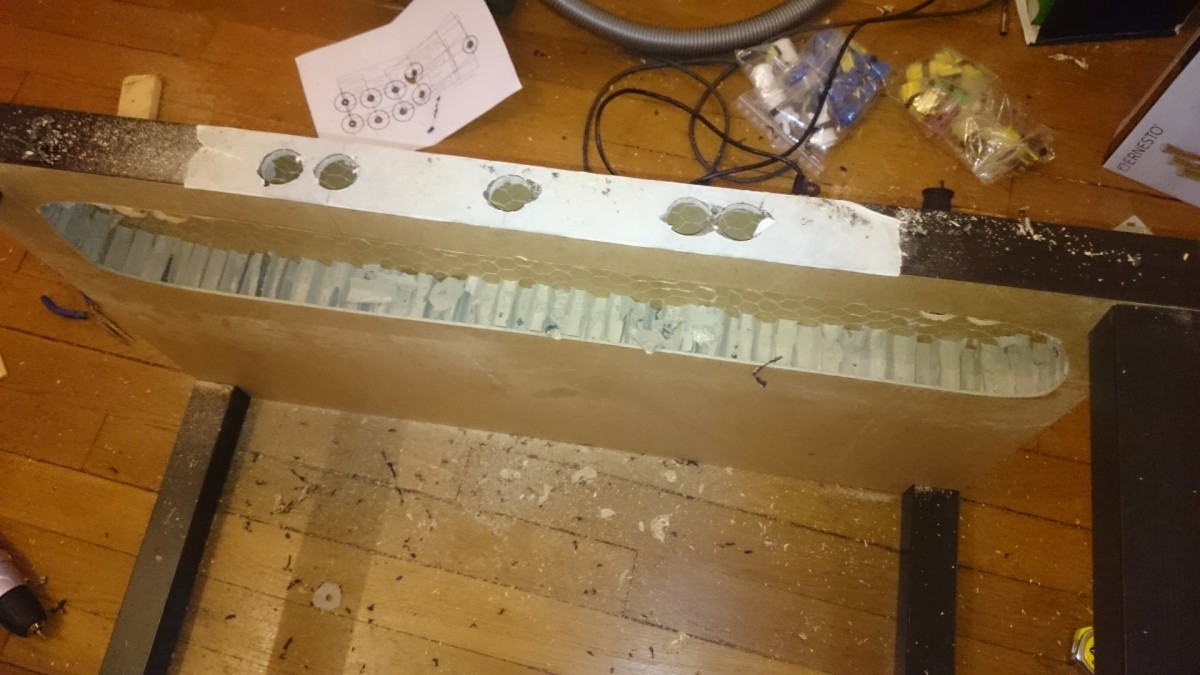

DSC_0006_7

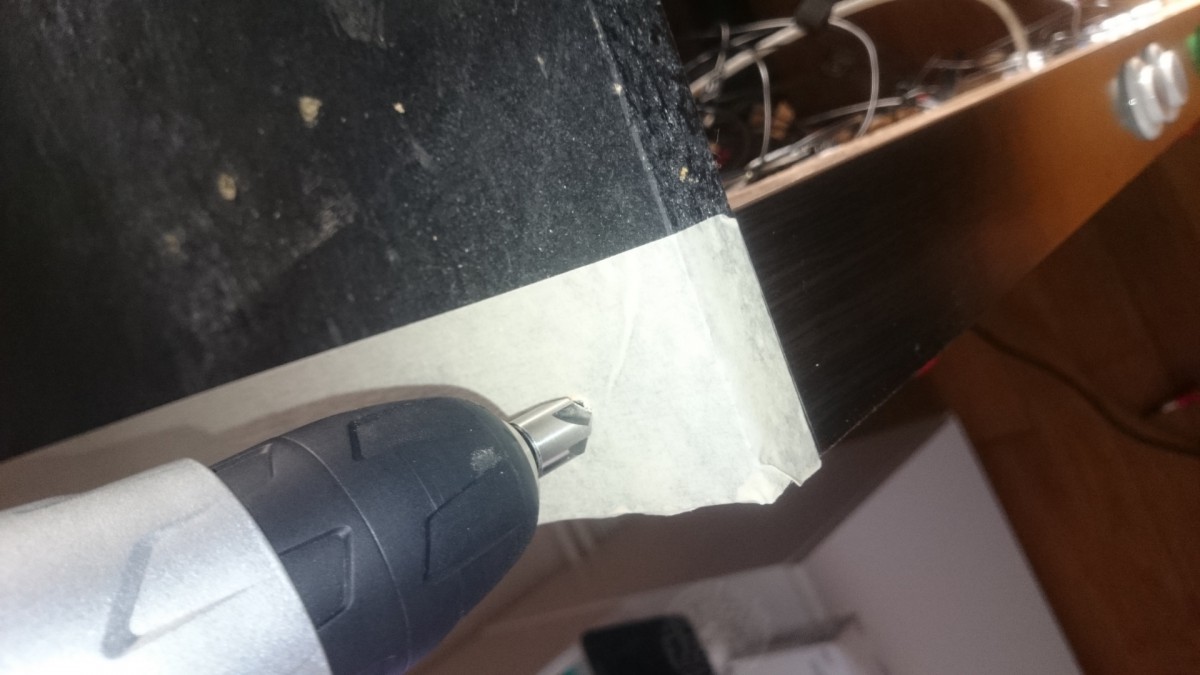

DSC_0123

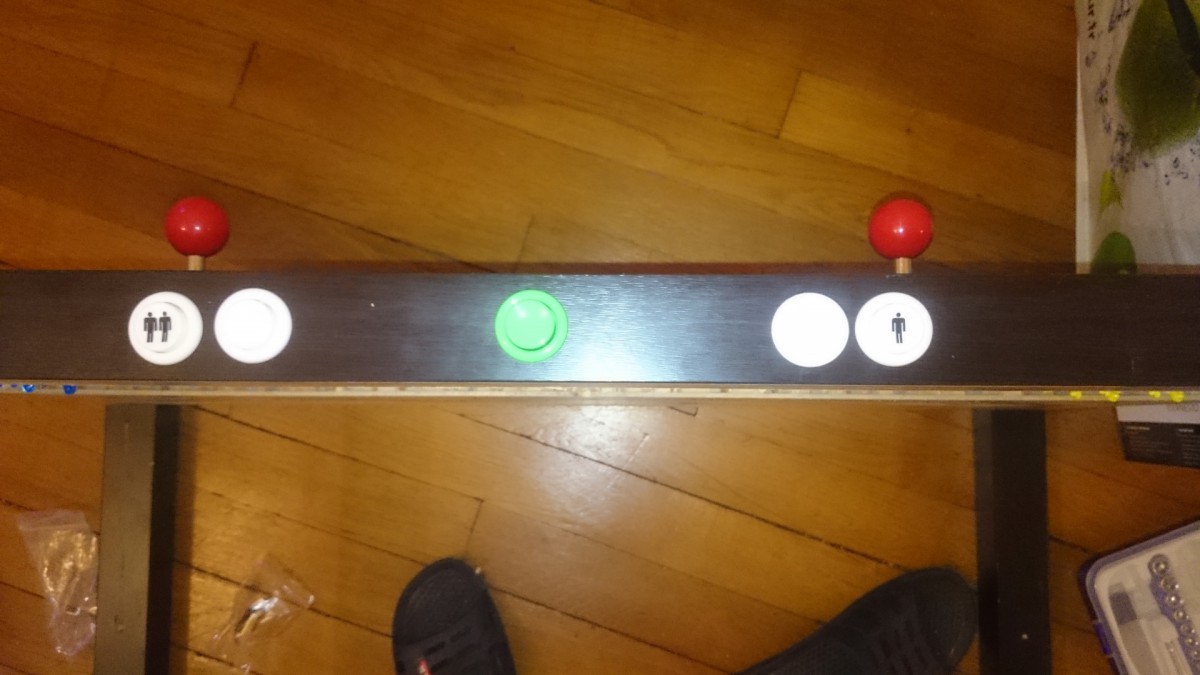

DSC_0010_8
7. Câbler l’ensemble avec les fils fournis, il est nécessaire de rallonger les fils en coupant et en ressoudant un fil intermédiaire.

8. Câbler les fils sur la carte USB comme recommandée sur ce site
9. Relier la carte USB au raspberry avec le cable USB fourni.

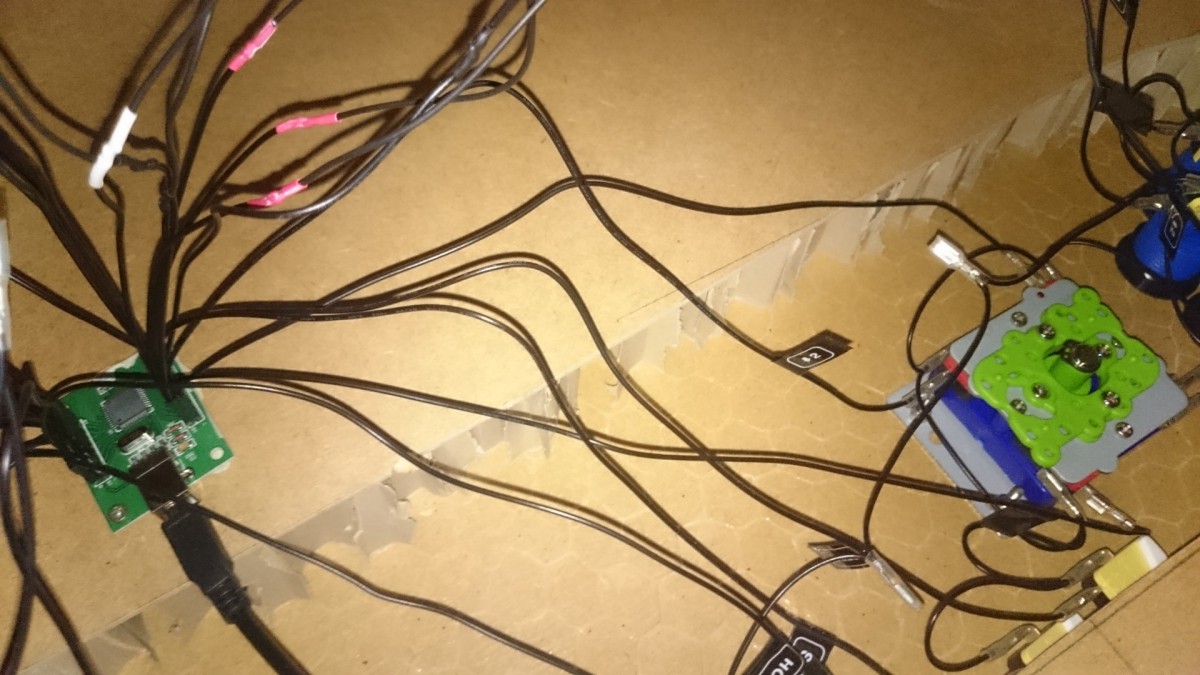

DSC_0014_8

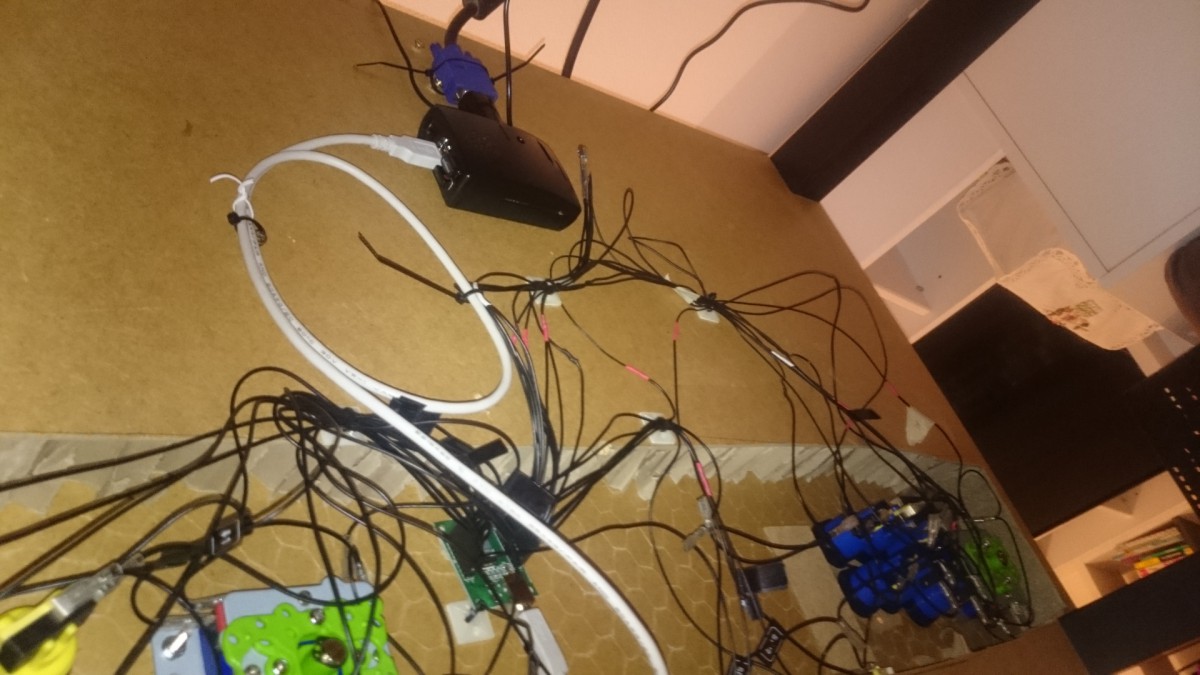

10. fixer le boitier à la table ainsi que l’ensemble des fils à l’aide de scotch, collier , colle chaude ou autre
DSC_0111
11. Installer la distribution Recalbox sur le Raspberry (Partie très importante où il faut se référer au site officiel http://www.recalbox.com/
12. Brancher l’écran VGA au Raspberry grâce à un adaptateur VGA-HDMI et y ajouter un jack male male pour le son.
DSC_0105

13. Brancher écran et alim 5V au secteur

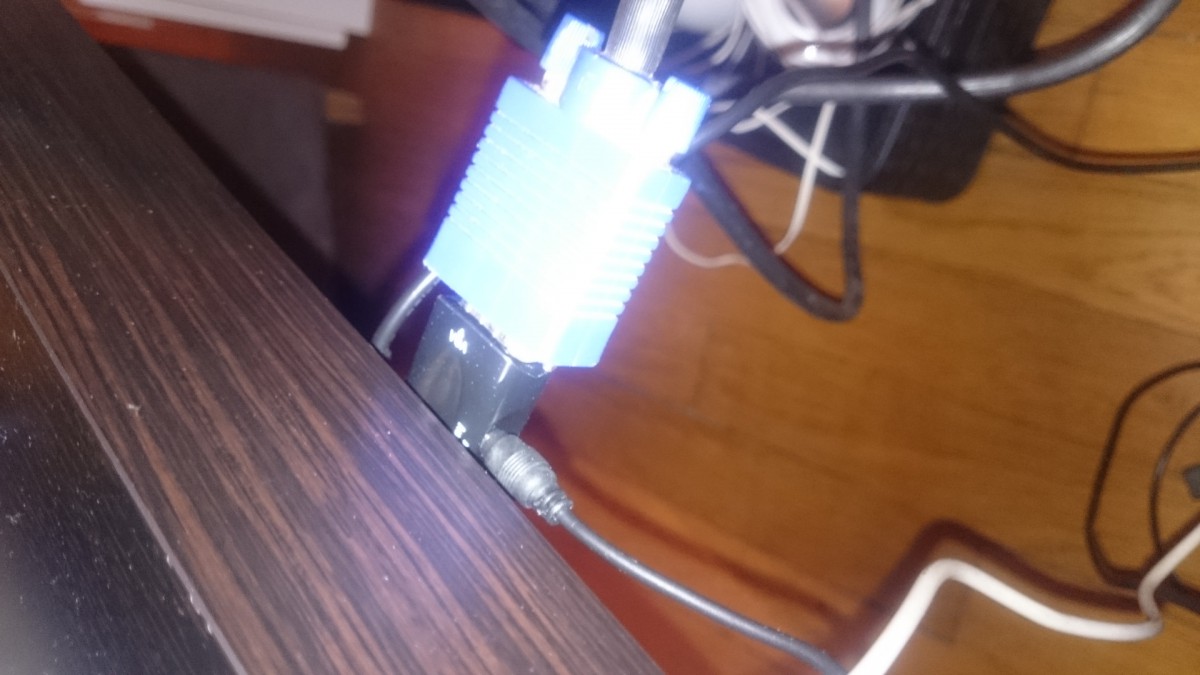

DSC_0106
14. pour les 1ère installation, il est nécessaire de raccorder le Rasp à Ethernet, ensuite il sera possible d’utiliser un dongle WIFI

III ) Comment faire rentrer le banc dans la borne pour gagner de la place?
– Il faut surélever la table en y ajouter des tasseaux en bois (60*70) d’une hauteur de 10cm sur lesquels il faut insérer une tige filetée de 10mm.
– Faire un trou au centre de chaque pied pour pouvoir y insérer les pieds de 10cm crées précédemment.

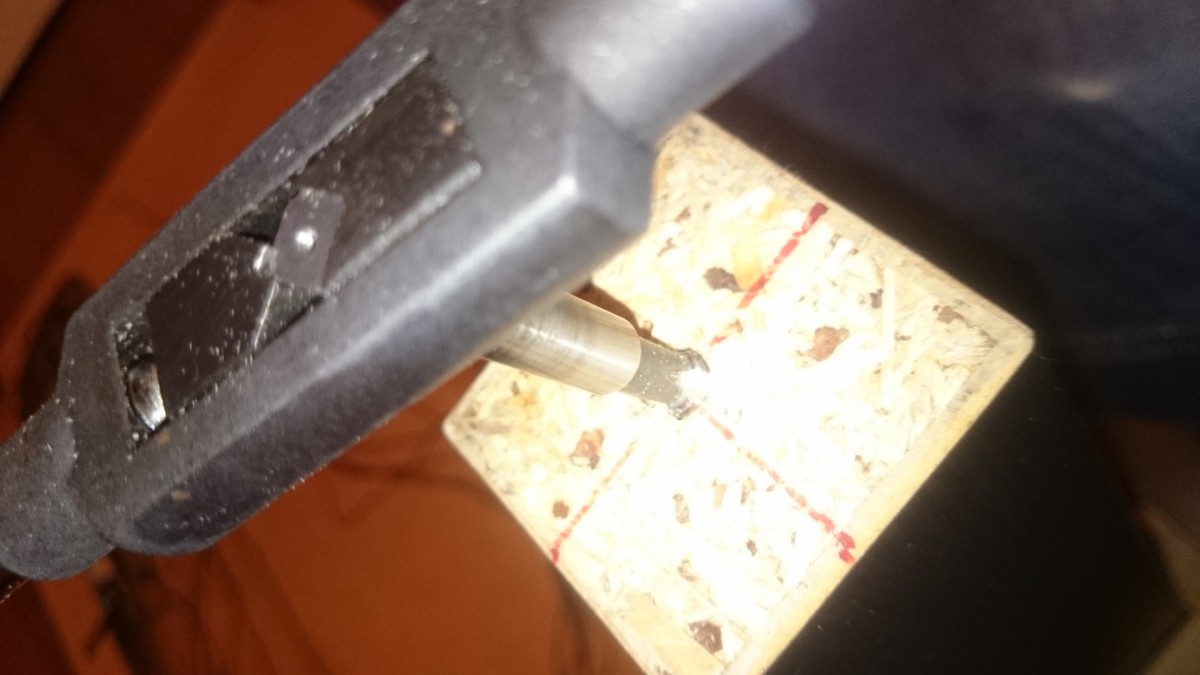

DSC_0070
– Il faut enlever les 2 pieds de devant, et mettre de chaque coté une planche de 55*55cm vissée sur la table et le long de chaque pied latéral.

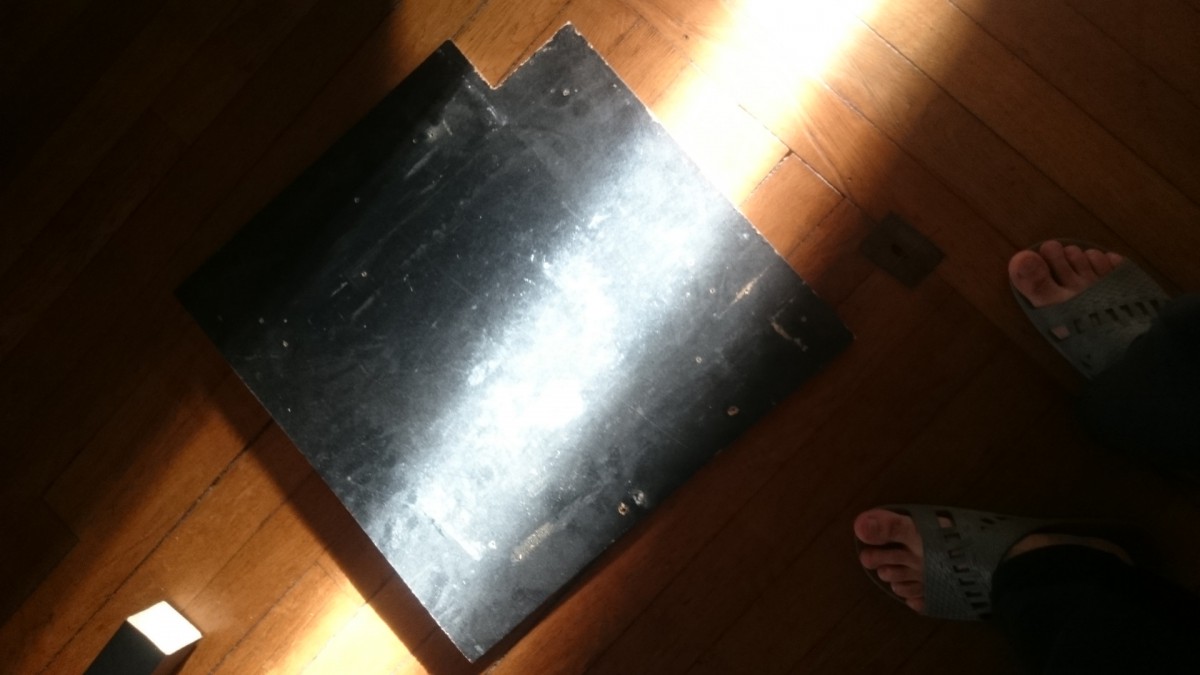

DSC_0120
– Pour un des côté, il sera peut etre nécessaire de rajouter une planche de bois (découpée dans la planche intermédiaire de base de la table basse) pour gagner quelques centimètres.

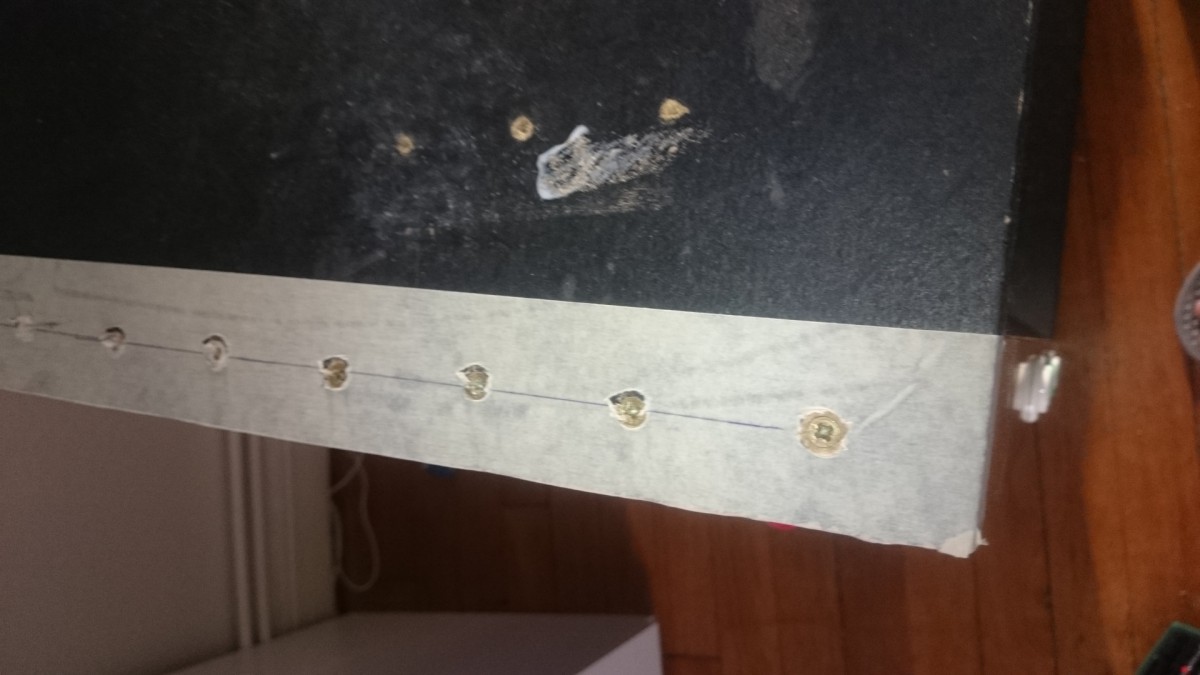

DSC_0124

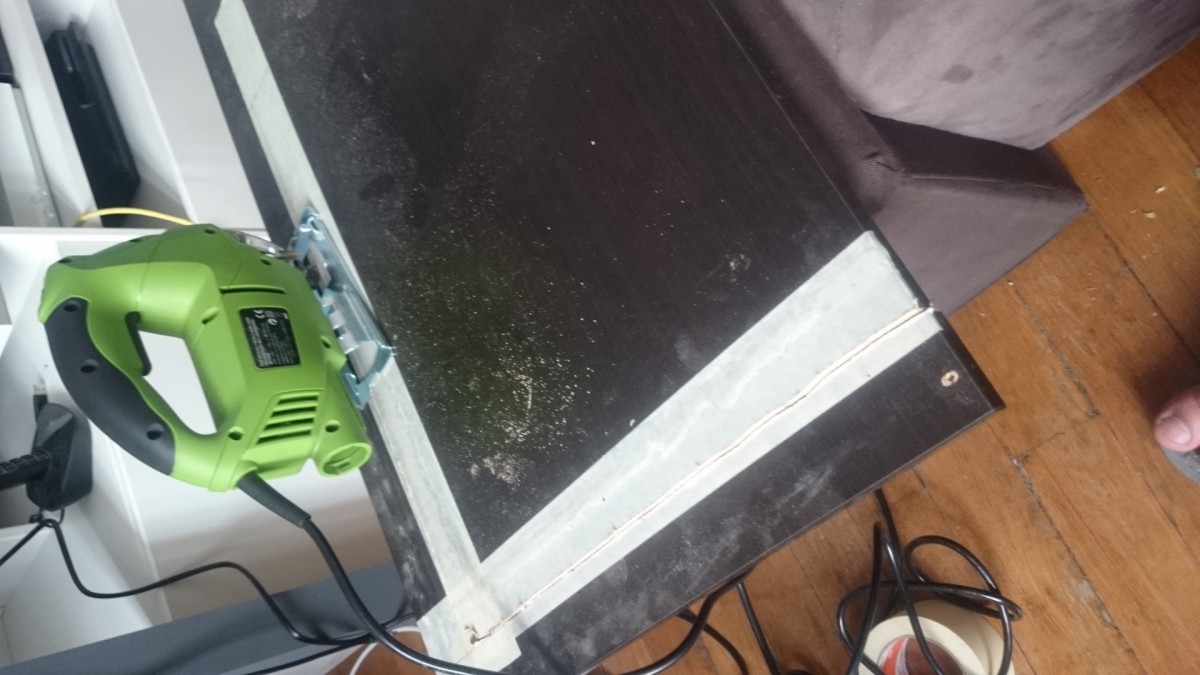

DSC_0126

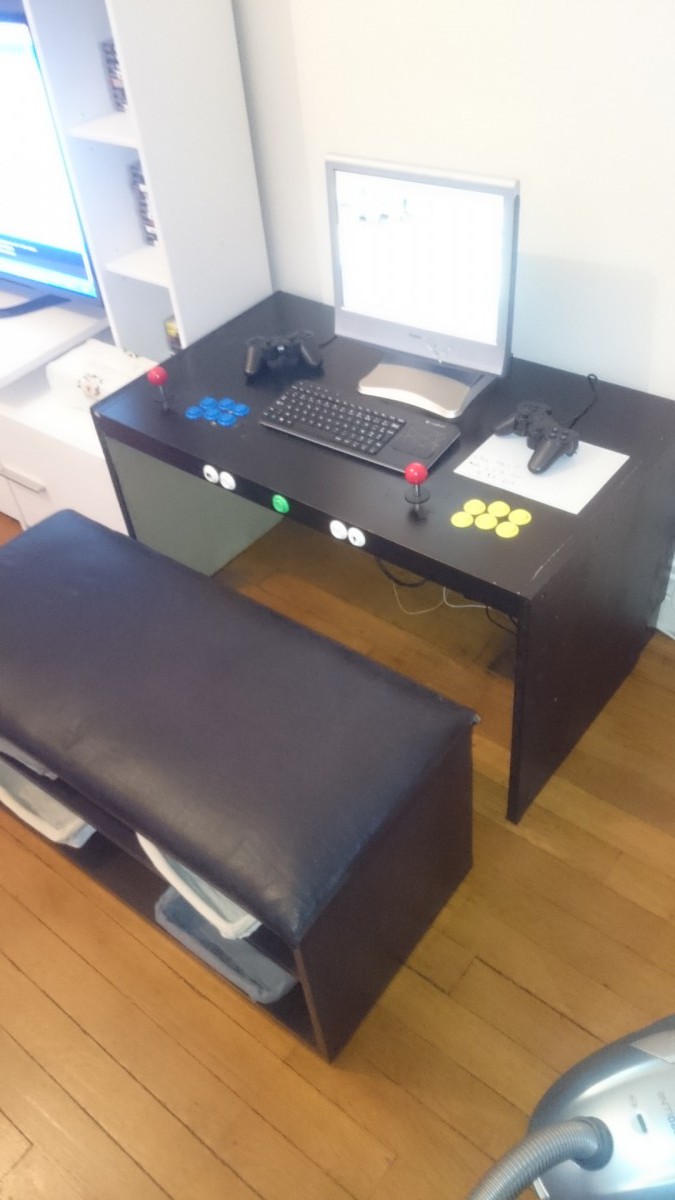

Et voici le résultat final !

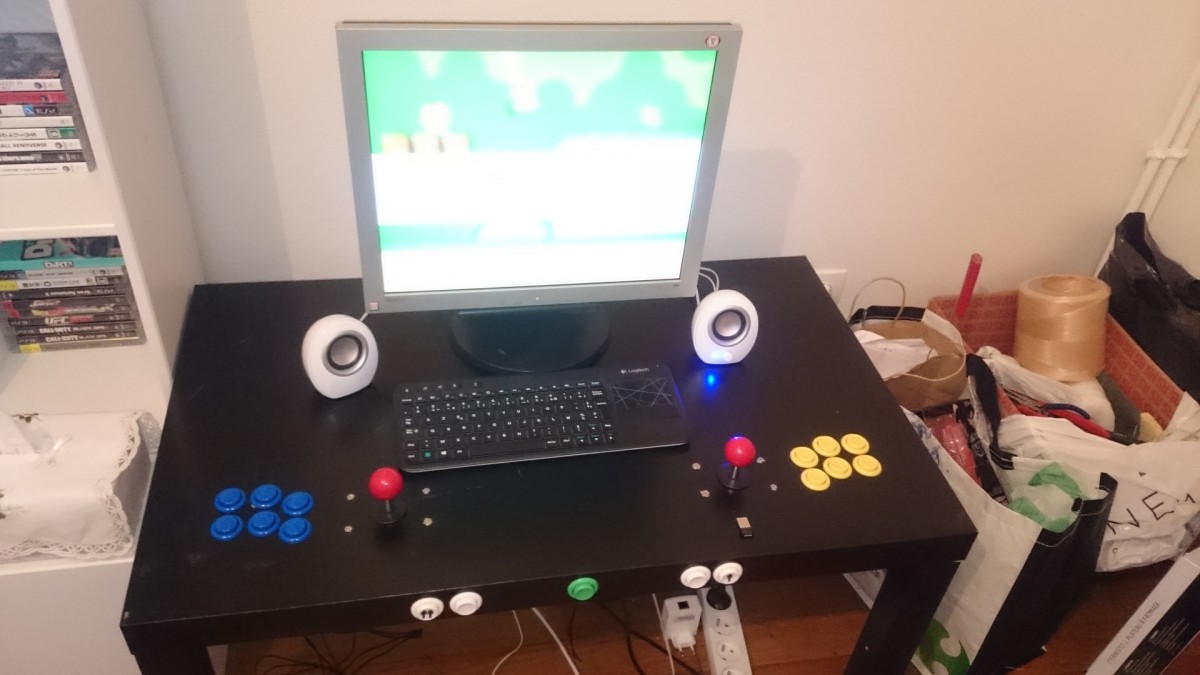

DSC_0011_8

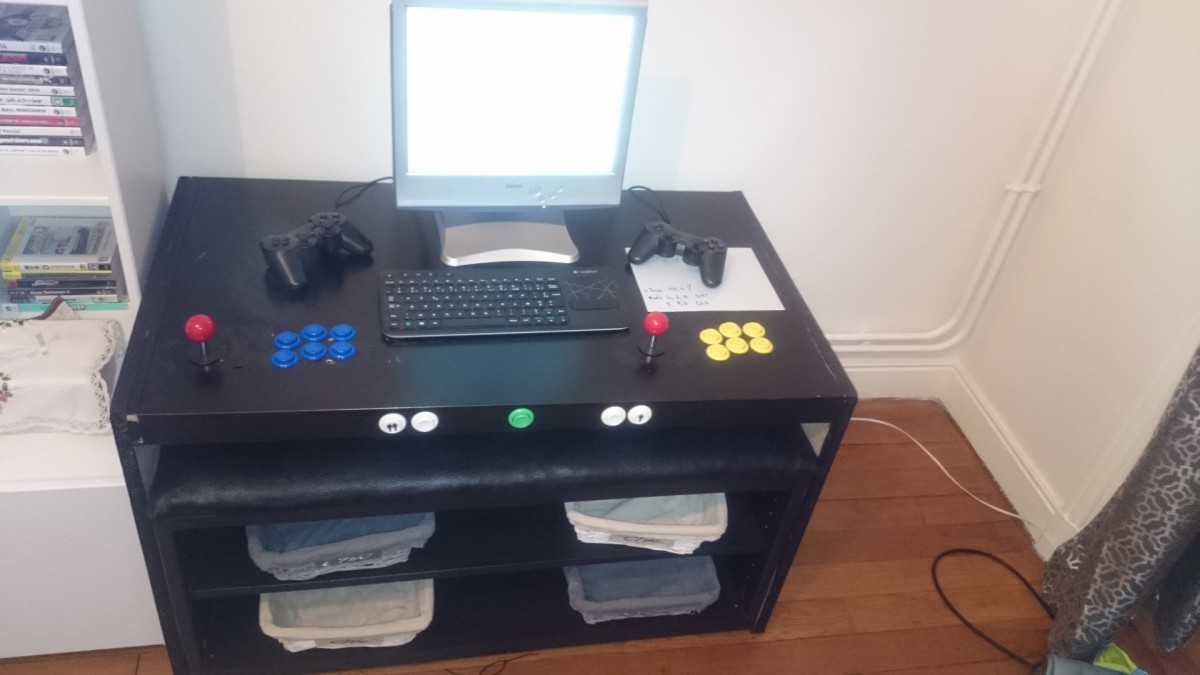

DSC_0128
arcade DIY
borne arcade DIY

~Abderrahim HADJI, France

2 comments on «Borne d’arcade avec banc Lack et Mosjo»

  1. Iroquois Pliskin dit :

    Bravo, très beau travail!

    D’autant plus que c’est quelque chose que j’ai vraiment envie de réaliser et tu as rajouté plein de liens sympa.

    Petite question, sur une des photos quand on voit que le joystick joueur 1 est à droite (ça doit faire bizarre) il y a 4 marques sur la table. Est-ce que c’est l’emplacement des vis pour le joystick ? parce que sur les autres photos on ne les voit plus.

    Cordialement,

    Pliskin

  2. Abdel dit :

    Bonjour,
    En effet, je me suis trompé j’ai mis le joystick à droite pour avoir une symétrie mais c’est pas du tout pratique. Donc je l’ai remis à Gauche (c’était pas simple)
    les 4 marques sont les 4 trous du joystick qu’on voit bien sur certaine photos, je les ai caché avec du scotch noir
