Meuble TV épuré et design DIY

Matériel :

Chez IKEA :

  • 2 Besta banc (49€ pièce)
  • 4 portes Besta vara fac (5€ pièce)
  • 2 Besta structure chromé (30€ pièce)

En quincaillerie :

  • 8 charnières (0.70€ pièce)
  • 4 loqueteaux magnétiques (4.90€ pièce)
  • Des vis

Description :

Après mon emménagement dans mon nouvel appartement, je voulais trouver un meuble permettant de ranger (cacher) tout le matériel Audio/Vidéo qui trainait dans le salon. Je cherchais un meuble complètement fermé et assez grand pour ranger tout le monde (freebox, NAS, mini PC, PS3, ampli et vidéo projecteur). Côté esthétique, je voulais quelque chose qui ait du style type composition basse que proposent les grandes marques d’ameublement. Petit tour dans toutes les boutiques et bien sûr, les seules qui ont des meubles qui répondent à mes besoins sont plutôt très chers (de 1700 à 3200€ selon les fabricants). Il ne me restait donc plus qu’à passer en mode bricolage pour obtenir un meuble qui réponde à mes besoins sans être totalement hors de prix.

L’idée est de hacker un Besta banc de IKEA. Ce meuble est ultra simple et peu cher (49€). Il présente l’avantage d’avoir pas mal de hauteur intérieure (19cm) et une bonne profondeur (49cm) pour loger les éléments les plus encombrants comme le vidéo projecteur ou un ampli HC par exemple. Par contre, l’inconvénient majeur est que ce meuble n’a pas de portes par défaut. IKEA propose bien des tiroirs mais cela ne répond pas du tout à mon besoin. Autre ennui, les pieds qu’on peut ajouter à ce meuble ne me plaisent pas vraiment. Pour réaliser mon meuble, j’ai donc contourné ces inconvénients en ajoutant des portes et un pied en acier chromé.

Les étapes du montage

Les étapes du montage sont les suivantes:

  • Montage des meubles Besta banc
  • Montage des charnières pour les abattants
  • Montage des loqueteaux magnétiques qui maintiennent les abattants en position fermée
  • Découpe puis assemblage des pieds sur le meuble
  • Ajout éventuel de calles pour rattraper les irrégularités du sol
  • Perçage à la scie cloche des passages de câble entre les caissons du meuble

Montage des charnières

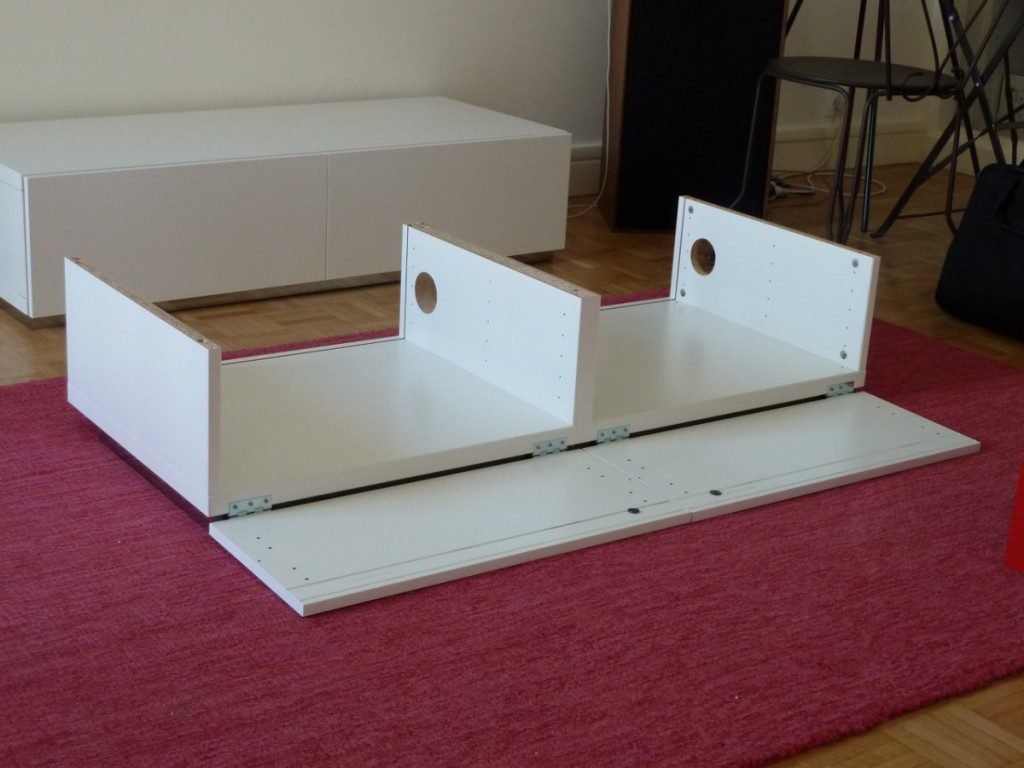

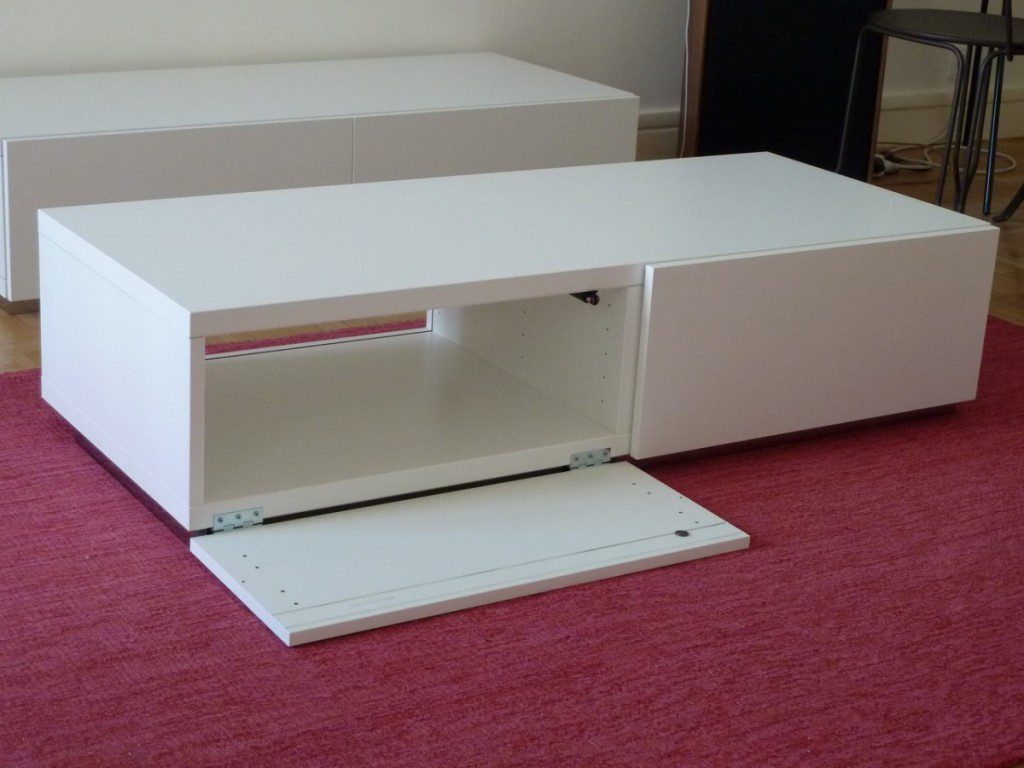

Après un montage très simple des Besta banc, on peut passer à l’assemblage des portes grâce à des charnières. Après avoir testé différent types de charnière, les seules qui sont adaptables sur ce meuble sont des charnières de type corde à piano. A cause de la forte épaisseur des planches du meuble, des charnières invisibles ne peuvent pas être utilisées.

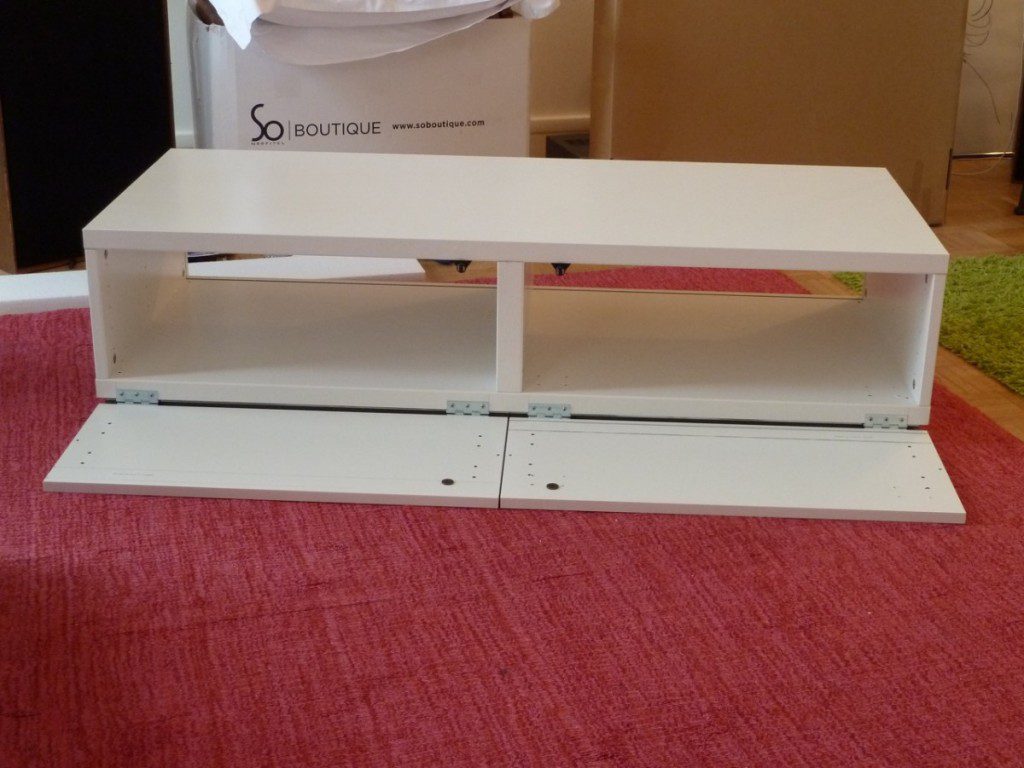

P1020383

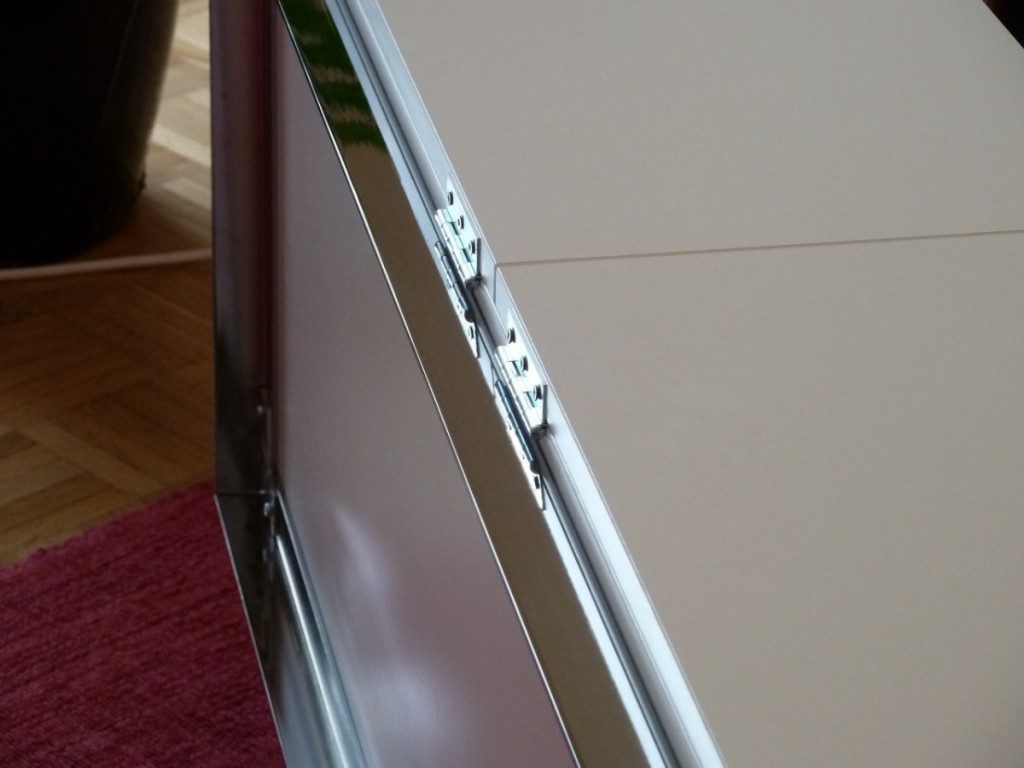

Les charnières sont vissées sur les chants de la planche inférieure du meuble et de la porte. Elles sont invisibles quand le meuble est fermé.



Montage des loqueteaux magnétiques

Pour maintenir les portes en position fermée, j’ai ajouté des petits loqueteaux magnétiques. Leur positionnement n’est pas très aisé parce qu’il faut aligner le loqueteau avec une petite pastille métallique à visser dans la porte. Il faut aussi être vigilant à la position en profondeur pour assurer l’ouverture de la porte sur une pression de celle-ci. Bref, rien d’impossible mais il faut être minutieux.

Pour terminer le montage des portes du meuble, le mieux aurait été d’ajouter des compas pour limiter l’ouverture et éviter que les portes ne tombent si on ne les retient pas. Je n’ai pas trouvé de compas qui me plaisent à des prix raisonnables donc je reste sur cette ouverture très simple.

Découpe des pieds pour le meuble

Pour ce meuble TV, je voulais un pied sous forme de longue ligne chromée. Pour cela, j’utilise une partie des pieds Besta structure chromé. Ces pieds sont plutôt destinés aux autres meubles de la collection qui sont tous moins profonds (le Besta Banc est le seul à avoir une profondeur de 49cm). Avec ces pieds, je couvre donc presque toute la profondeur et c’est suffisant. Le seul inconvénient est que les perçages du meuble ne conviennent pas exactement et les pieds seront directement vissés dans le bois pour les fixation arrières.

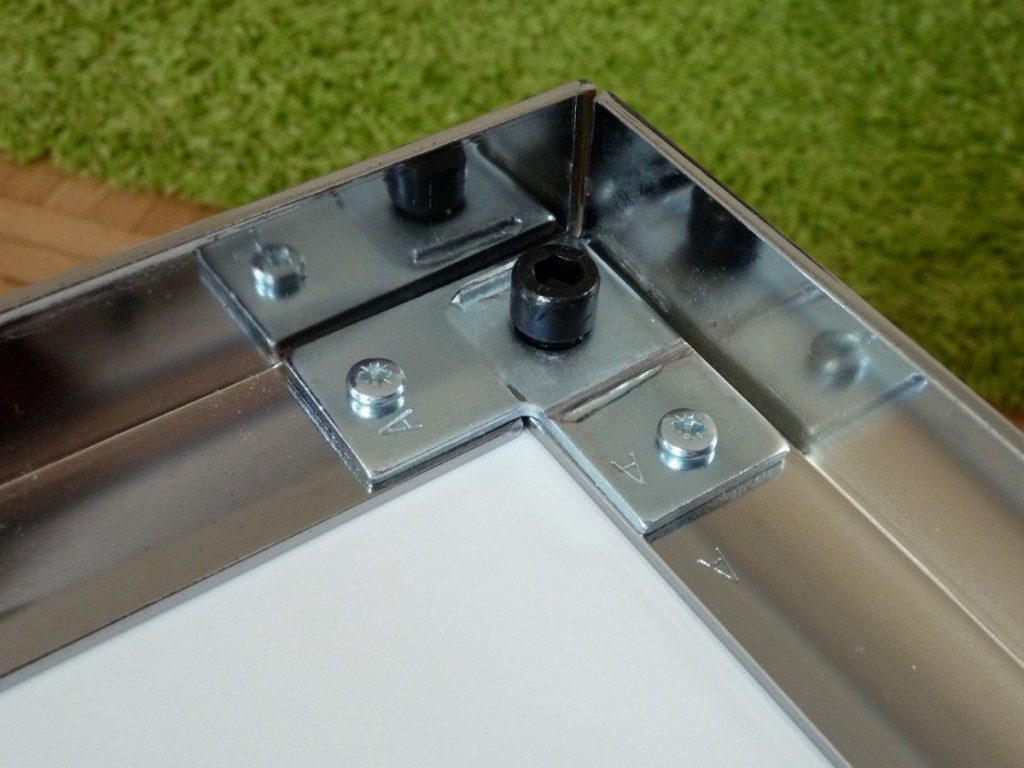

Cette structure est vendue surélevée par des pieds chromés comme ceci :

Pour obtenir l’effet voulu, j’ai scié les pieds des quatre angles avec une scie à métaux.

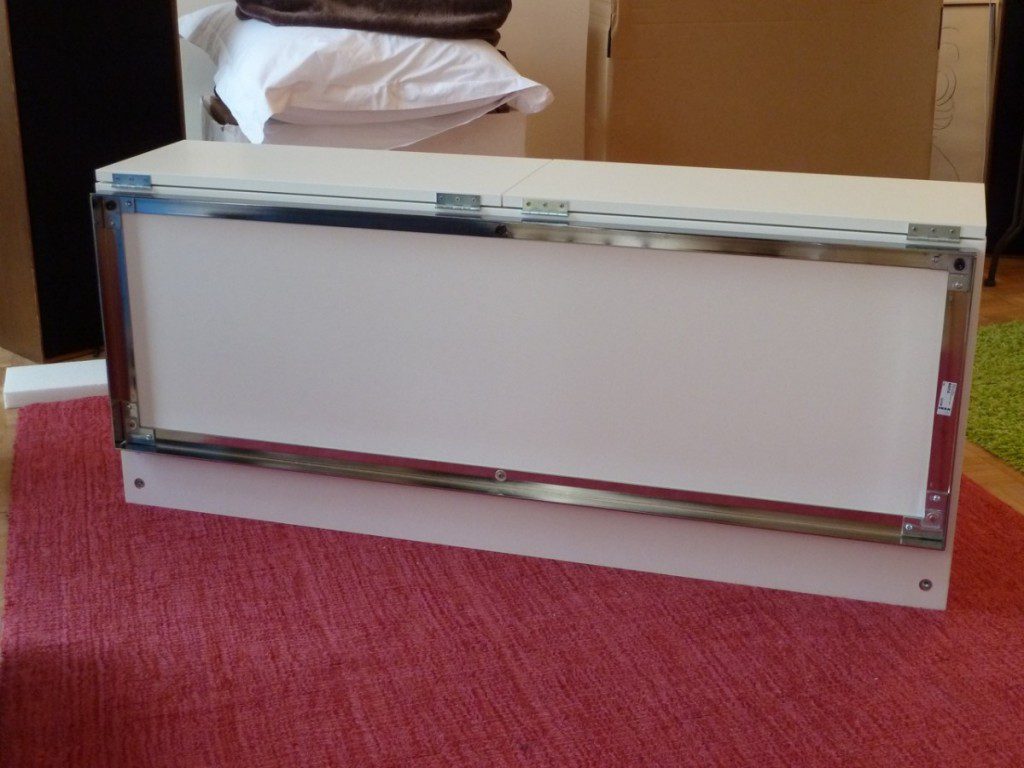

Montage des pieds

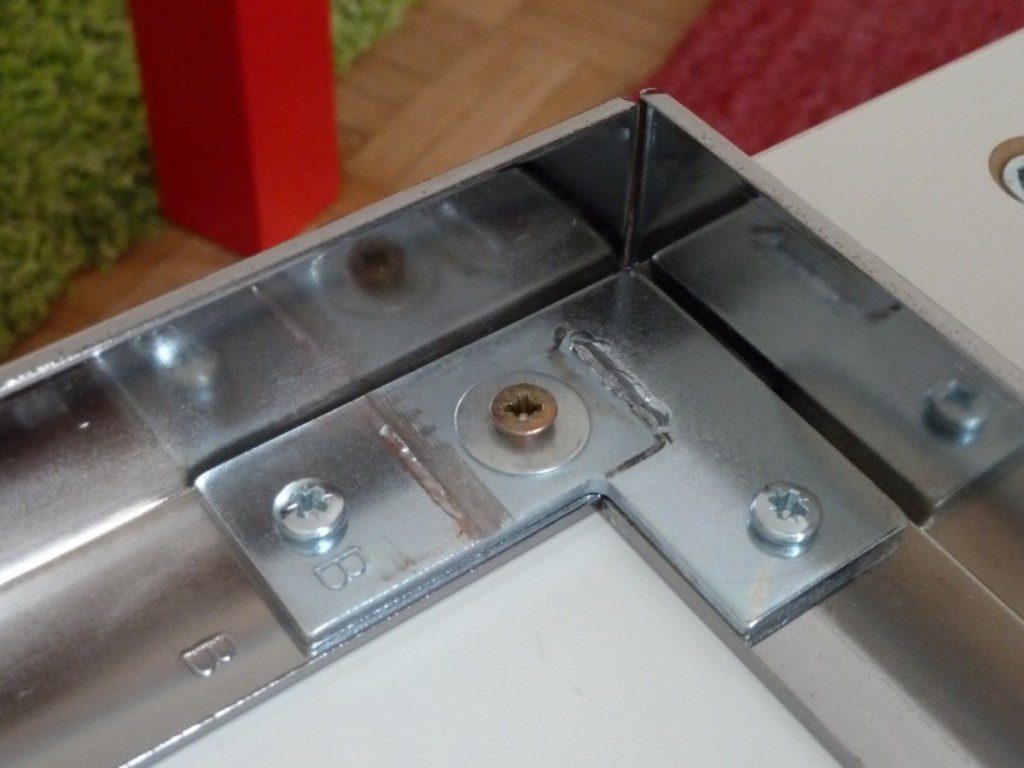

Pour le montage des pieds, on utilise les perçages laissés par Ikea sur l’avant du meuble. Ces perçages servent normalement à d’autres types de pieds mais leur empreinte est exactement la même que la structure des modèles moins profonds (en tout cas pour l’avant du meuble).

Pour l’arrière de la structure, les perçages ne correspondent pas et il faut visser directement dans le bois. Heureusement, les planche horizontales sont épaisses et permettent d’utiliser des vis à bois de bonne longueur pour assurer un maintien efficace.

Mise à niveau du meuble

C’est quand on pense que tout est fini que les mauvaises surprises arrivent ! En l’occurrence, cette magnifique structure chromée s’est révélée être plus rectiligne que le sol de l’appartement… Le meuble était bancal à cause des irrégularités du sol.

Comme en plus j’avais coupé les pieds de la structure, je ne pouvais plus ajouter les patins IKEA réglables en hauteur. Pour rattraper le niveau du sol, j’ai remplacé une des vis de fixation de la structure par un morceau de tige filetée du même diamètre. Je maintiens ensuite la structure avec un manchon qui assure alors le rôle de contre-écrou. Ce montage permet de remplacer la vis de fixation tout en offrant une partie du manchon pour le vissage et l’ajustement en hauteur du patin. heureusement pour moi, je n’ai eu besoin de réaliser ce montage qu’une fois pour assurer l’horizontalité de l’ensemble.

Perçage des flans à la scie cloche

Qui dit Audio/Vidéo, dit câbles ! Il faut donc prévoir de bons passages de câble entre les différents caissons du meuble pour permettre les interconnexions des éléments.

Quelques photos supplémentaires

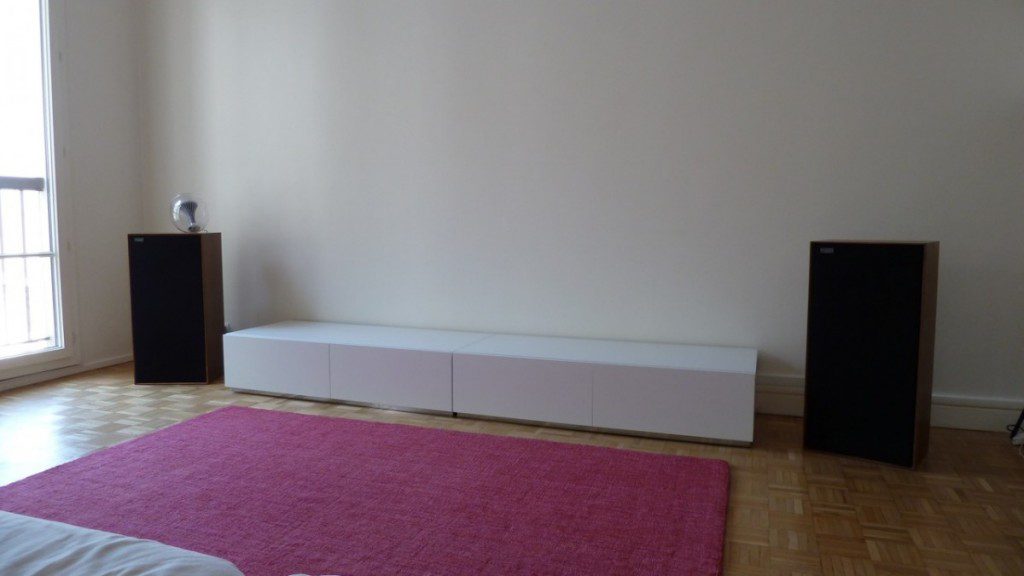

P1020756

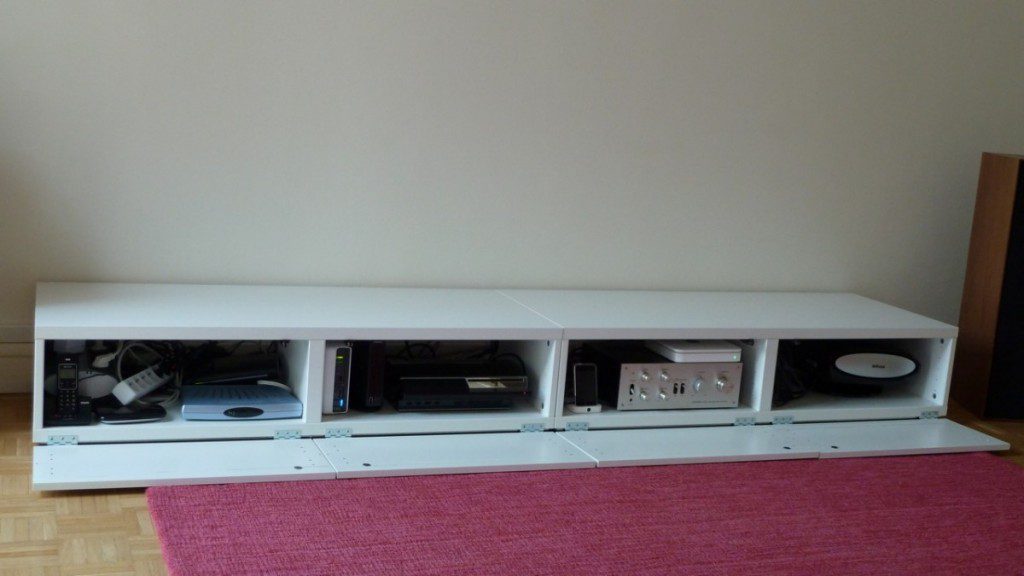

P1020760P1020762

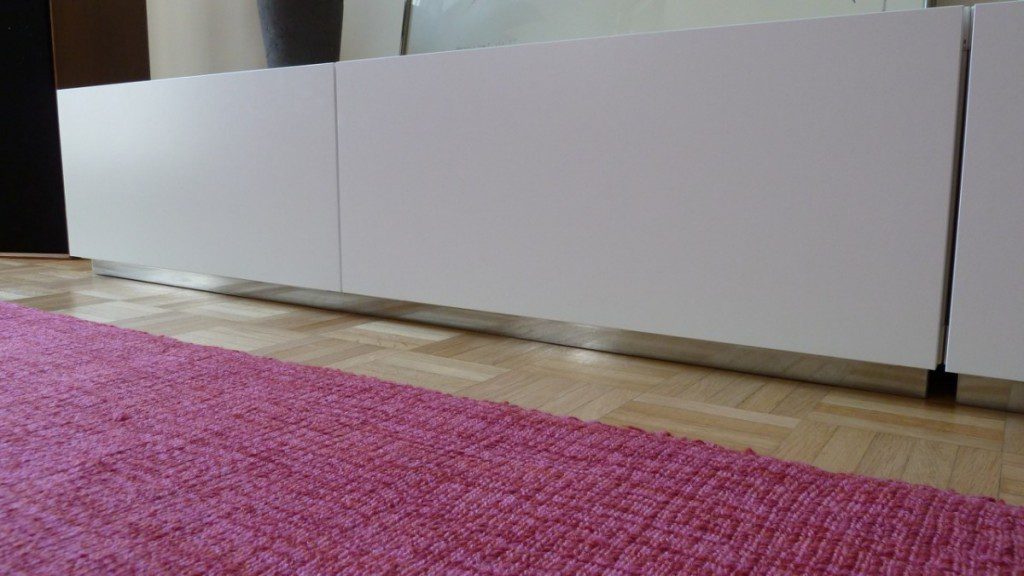

P1020763

Epilogue

Avec ce meuble fully WAF compatible, j’ai pu envisager sereinement l’acquisition de l’archetype du non-WAF : un ampli home cinema !

NDLR: un lecteur nous recommande de ventiler les caissons a l’aide de scie cloche, d’une grille, un ventilateur de pc 12v branché en 5v sur un câble usb, un adaptateur secteur-usb ou le port usb de la box. Tout ce petit monde ça chauffe, l’ampli notamment.

~Romain, FelineWave
